Yuatsuseiki油力溢流閥BSG-06-H-2P BR-06-BK HV-02-A
液壓系統管道的加工
液壓系統管道的主要作用是傳輸載能工作介質。一般應在所連接的設備及各液壓裝置部件、元件等組裝、固定完畢后
再進行管道安裝。
液壓系統管道的主要作用是傳輸載能工作介質。一般應在所連接的設備及各液壓裝置部件、元件等組裝、固定完畢后再進行管道安
裝。安裝管道時應特別注意防振、防漏問題。全部管道多分兩次安裝，其大緻順序是：預安裝一耐壓試驗一拆散一酸洗一正式安裝一循環
沖洗一組成液壓系統。在管道安裝過程中，所選擇的管材應符合設計圖樣的規定，并應根據其尺寸、形狀及焊接要求等對管材進行加工。
管子的加工包括切割、打坡口、彎管、螺紋加工等內容。管子的加工質量優劣對管道系統參數影響較大，并關系到液壓系統運行的可
靠性。故必須采用科學、合理的加工方法，才能保證加工質量。
1、管子的彎曲 最好在機械或液壓彎管機上對管子進行彎曲加工。用彎管機在冷狀態下彎管，可避免産生氧化皮而影響管子質
量。如果無冷彎設備（液壓彎管機），也可采用熱彎曲方法，熱等時容易産生變形、管壁減薄及産生氧化皮等現象。熱彎前需將管內注實
干燥河砂，用木塞封閉管口，用氣焊或高頻感應加熱法對需彎曲部位加熱，加熱長度取決于管徑和彎曲角度。直徑為28mm的管子彎成
30。、45。、60。和90。時，加熱長度分別為60mm、100mm、120mm和160mm，彎曲直徑為34mm、42mm的管子，加熱長度需
比上述尺寸分別增加25~35mm熱彎后的管子需進行清砂并采用化學酸洗方法處理，清除氧化皮。彎曲管子應考慮彎曲半徑，以免彎曲半
徑過小，導緻管路應力集中，降低管路強度。彎曲半徑一般應大二的3倍，彎制后的橢圓率應小于8%。
2、管子的切割 原則上采用機械方法對管予進行切割，如切割機、鋸床或專用機床等，嚴禁用手工電焊、氧氣切割方法，無條件
時允許用手工鋸切割。切割后的管子端面與軸向中心缐應盡量保持垂直，誤差控制在90°±0.5°之間。切割加工的管子端部應平整，重皮等
缺陷，切割后需將銳邊倒鈍，并清除鐵屑。
3、管端螺紋應與相配螺紋的基本尺寸和公差標準一緻，螺紋加工后應無裂紋凹痕等缺陷。
4、焊縫坡口加工需焊接的管子其端部必須??坡口，以增加焊接熔融深度。當焊縫坡口過小時，會引起管壁未焊透，造成管路焊接強
度不夠；當坡口過大時，又會引起裂縫、夾渣及焊縫不齊等缺陷。坡口的加工最好采用坡口機，采用機械切削方法加工坡口既經濟，效率
又高，操作又簡單，還能保證加工質量。
溢流閥
DG-01 DG-02 DT-01 DT-02 BG-03 BG-06 BG-10
BT-04 BT-06 BT-10
BG/BT-03/06/10 BT-03 BT-04 BT-06 BT-10
BSG-03/06/10 BSG-2P/BST-2P-03/06/10
BUCG-03/06/10
DG-01/DT-01 DG-02/DT-02
HDRI-03/03G/03T
先導式溢流閥
DBW-10-2H DBW-10-C
DBW-20-2H DBW-20-C
DBW-30-2H DBW-30-C
DBW-10/20/30
DB-03/06/10/20/30

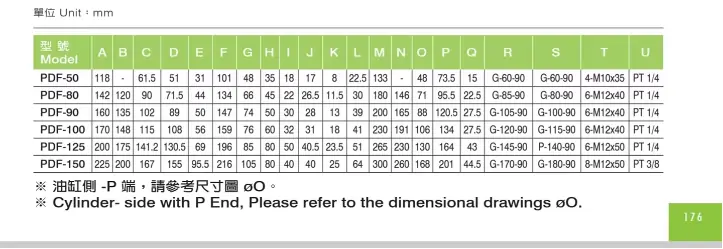

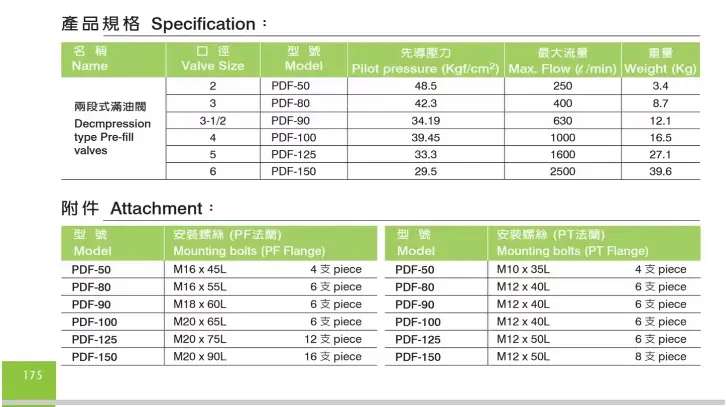

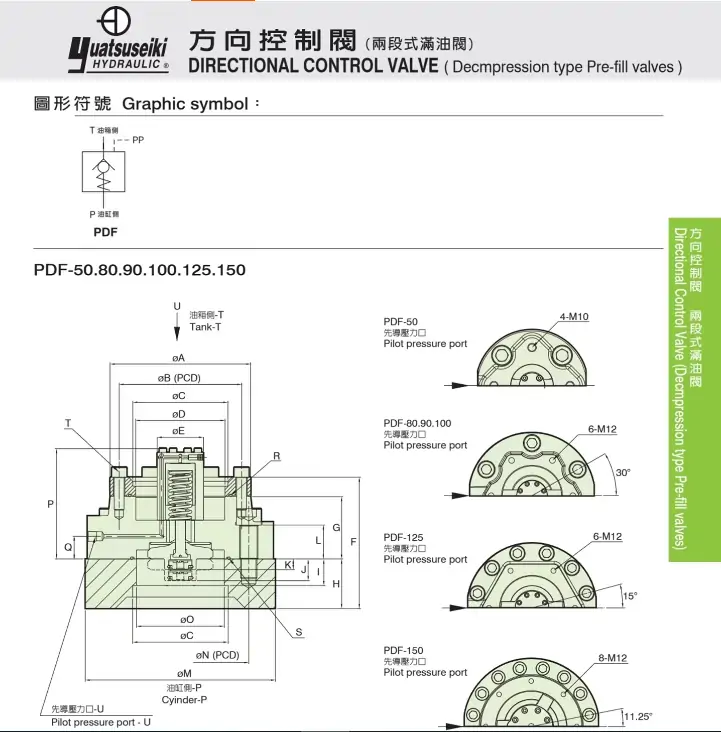

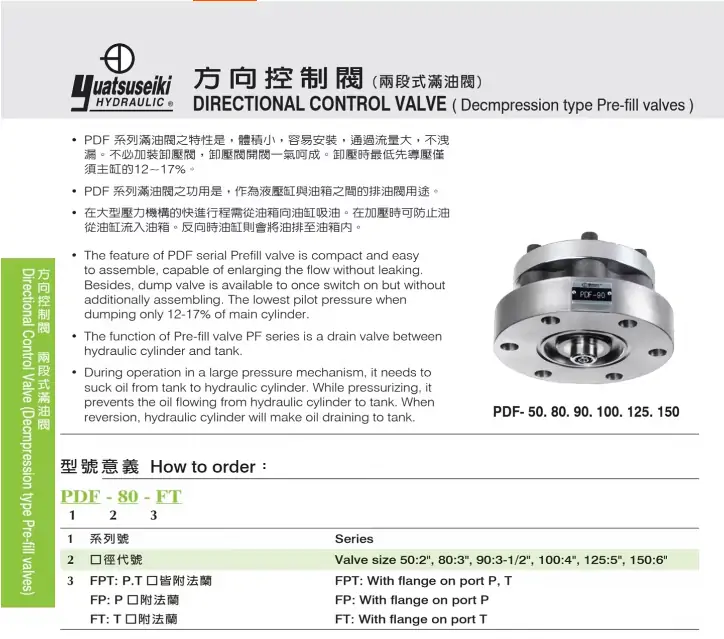

滿油閥
PDF-100T-30 PDF-125FT-30 PDF-80FT-30
電磁溢流閥
BSG-03 BSG-06 BSG-10 BSG-03-*-2P BSG-06-*-2P
SBG-03 SBG-06 SBSG-03 SBSG-06 SBSG-10 SBG-03/06/10 SBSG-03/06/10
SBG-03-B SBG-03-C SBG-03-H SBG-03-2H SBG-06-B SBG-06-C SBG-06-H SBG-06-2H SBG-06-H-K05
BST-03-2PN-B BST-03-2PN-C BST-03-2PN-H BST-03-2PN-2H BST-06-2PN-B BST-06-2PN-C
BST-06-2PN-H BST-06-2PN-2H BST-10-2PN-B BST-10-2PN-C BST-10-2PN-H BST-10-2PN-2H
電磁控制節流閥
SF-03/06/10 SKF-06
SKF-03/06/10
SKFG-06/10 SKFG-10
蝶式預充閥;
SVF-32 SVF-40 SVF-50 SVF-63 SVF-80 SVF-100 SVF-125 SVF-160
卸載溢流閥
BUCG-06
H型壓力控制閥、HC型壓力控制閥
HG-03 HG-06 HG-10 HCG-03 HCG-06 HCG-10 HCT-06
HG/HT-03/06/10
背壓閥
BR-03 BR-06 BR-10
減壓閥、單向減壓閥
RG-03 RG-06
RT-03 RT-03/04/06/10
RCT-03 RCT-03 RCT-06 RCT-10 RCT-03/06/10
RCG-03/06/10 RCG-03 RCG-06 RG-03/06/10
充液閥
SG-16 SG-24 SG-32
滿油閥
PF-50-FT PF-80-FT PF-90-FT PF-100-FT
PF-50 PF-80 PF-90 PF-100 PF-125 PF-150
節流閥、電磁節流閥
THF-06
SD-06 SD-03/06/10 SDF-03/10
SF-06 SF-10
SDF-06 SDF-10
SRG-03 SRG-06 SRG-10 SRG-03/06/10
SRCG-03 SRCG-06 SRCG-10 SRCG-03/06/10
SRCT-03 SRCT-06 SRCT-10 SRCT-03/04/06/10
機械換向閥
DCG-01
直角單向閥
CRG-03 CRG-06 CRG-10 CRG-03-*-50 CRG-06-*-50 CRG-10-*-50 CRG-03/06/10
液控單向閥
CPDG-03 CPDG-06 CPDG-10
CPDT-03 CPDT-06 CPDT-10
CPDF-10 CPDF-16
電液換向閥
DSHG-04 DSHG-04-AB DSHG-06
DSHG-06-AB
DSHG-10 DSHG-10-AB
DSHG-2B*-03/04/06/10 DSHG-3C*-03/04/06/10
背壓閥
BR-03/06/10
BRG-03/06
順序閥
HCG-03 HCG-06 HCG-10
HCG-03/06/10
HCT-03/04/06/10
多路閥：
JB-2/1S-4/010001/G3/M1 JB-2/1S-4/18L/G3/M1
MB2/1S-3/010001/G-3/M1復位 MB2/1S-4/010001/G-3/M1復位
MB-2/1S-3/010021/G-3/M1定位
電磁控制調速閥
SKFG-03 SKFG-06 SKFG-10
THF-06
壓力表開關
CLT-03/06
方向控制閥:
CPDG-03/06/10
DCG-01-2B2/2B3
