HCT-03-C-1油力yuatsuseiki管式壓力控制閥 順序閥 支撐閥卸載閥
液壓系統液壓回路調試
液壓回路功能試驗通過操作各個液壓控制閥，檢查各個液壓回路的功能，各液壓閥在要求的設定范圍內重複試驗3次，如果某閥出現
1次失誤，則應在排除故障后重複試驗6次。
①壓力調試 液壓系統回路的壓力調試應從壓力調定值最高的主溢流閥??始，逐次調整每個回路的各種壓力閥。對于O、Y型等中位機
能使壓力口閉死的換向閥可直接調壓，其它中位壓力口與油箱連通的換向閥（如M、H型），需將換向閥切換到使液壓缸處于縮回位置的
一側。調壓中應使壓力逐級平穩增高。壓力調定值及以壓力聯鎖的動作和信號應與設計相符。玉力調定后，應將調壓機構鎖緊。
②速度調試 執行元件油缸速度調試應在正常工作壓力和溫度下逐個回路進行。在調試一個回路時，其馀回路應處于關閉狀態，如
果個別系統中的兩個或兩個以上的動作回路不能用本系統的液壓閥分??，則應采取臨時措施分別調試各個回路。單個回路??始調試時，電
磁換向閥宜用手動操縱，但推力不宜過猛。
液壓馬達的轉速調試時，應盡可能將液壓馬達與其驅動的工作機構脫??，在空載下點動。從低速到高速逐步調速，并注意空載排氣，
然后再反向運轉，同時檢查馬達殼體的溫升和噪聲是否正常。空載運轉正常后，再將馬達與工作機構連接，并從低速到高速帶負載運轉。
低速時如出現爬行現象，可檢查工作機構有否機械卡緊或干擾、潤滑是否充分、液壓系統排氣是否徹底等。
液壓缸的速度調試方法與液壓馬達類似。對帶有緩沖調節裝置的液壓缸，在調速的同時應調整緩沖裝置，直到滿足平穩性要求。如液
壓缸是內部緩沖且不可調型，則需在試驗臺上調試合格后再裝機調試；多缸同步回路，應先將各缸調整到相同起步位置，再進行速度調
整；電液伺服和電液比例控制系統在泵站調試和系統壓力調整完畢后，宜先用模擬信號操縱飼服閥或比例閥，試動執行元件，并應先點動
后聯動。
各回路執行元件的速度調試完畢，還應檢查各液壓執行元件油缸的工作情況，要求在啟動、換向和停止時平穩無沖擊，不得有低速爬
行現象，運行速度應符合設計要求。所有元件和管道不得有漏油及異常振動和噪聲及發熱，所有聯鎖裝置應準確、靈敏、可靠。
溢流閥
DG-01 DG-02 DT-01 DT-02 BG-03 BG-06 BG-10
BT-04 BT-06 BT-10
BG/BT-03/06/10 BT-03 BT-04 BT-06 BT-10
BSG-03/06/10 BSG-2P/BST-2P-03/06/10
BUCG-03/06/10
DG-01/DT-01 DG-02/DT-02
HDRI-03/03G/03T
先導式溢流閥
DBW-10-2H DBW-10-C
DBW-20-2H DBW-20-C
DBW-30-2H DBW-30-C
DBW-10/20/30
DB-03/06/10/20/30
滿油閥

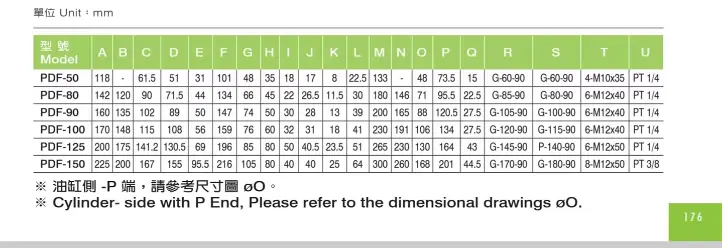

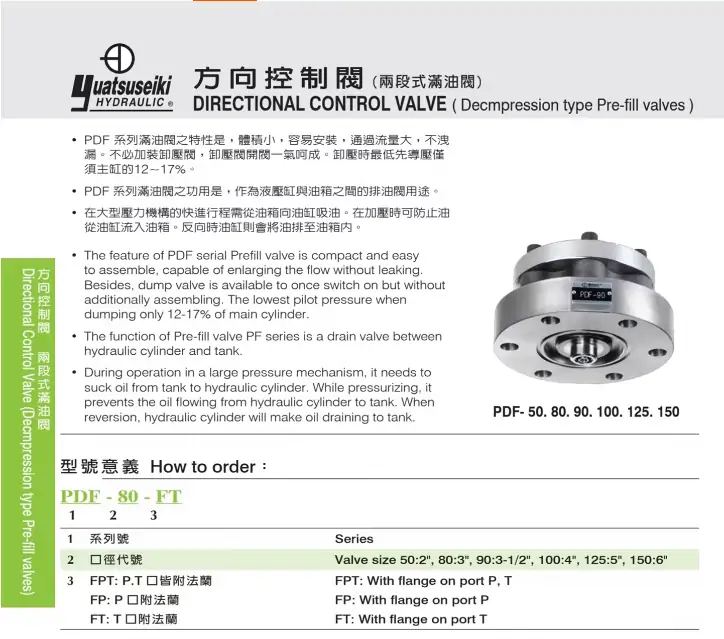

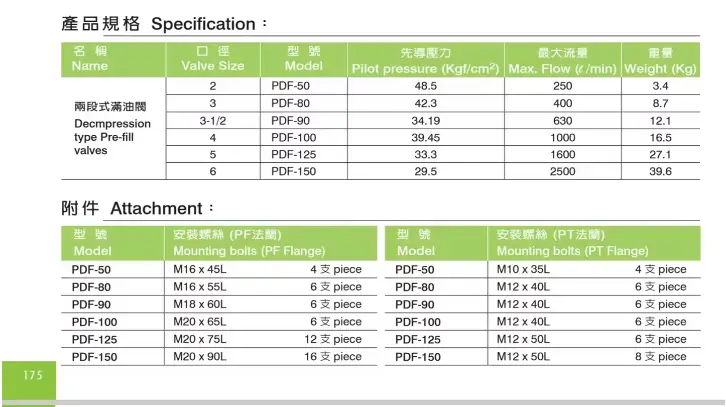

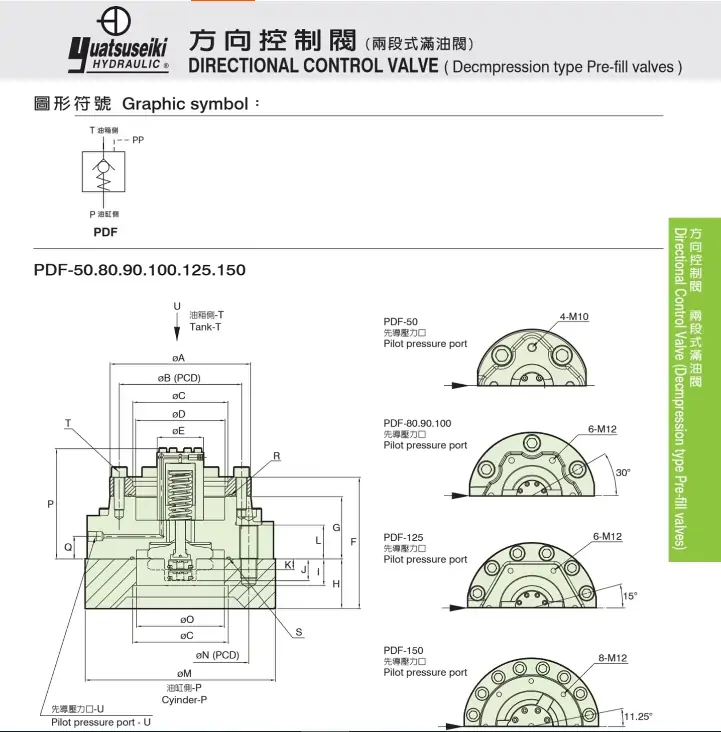

PDF-100T-30 PDF-125FT-30 PDF-80FT-30
電磁溢流閥
BSG-03 BSG-06 BSG-10 BSG-03-*-2P BSG-06-*-2P
SBG-03 SBG-06 SBSG-03 SBSG-06 SBSG-10 SBG-03/06/10 SBSG-03/06/10
SBG-03-B SBG-03-C SBG-03-H SBG-03-2H SBG-06-B SBG-06-C SBG-06-H SBG-06-2H SBG-06-H-K05
BST-03-2PN-B BST-03-2PN-C BST-03-2PN-H BST-03-2PN-2H BST-06-2PN-B BST-06-2PN-C
BST-06-2PN-H BST-06-2PN-2H BST-10-2PN-B BST-10-2PN-C BST-10-2PN-H BST-10-2PN-2H
電磁控制節流閥
SF-03/06/10 SKF-06
SKF-03/06/10
SKFG-06/10 SKFG-10
蝶式預充閥;
SVF-32 SVF-40 SVF-50 SVF-63 SVF-80 SVF-100 SVF-125 SVF-160
卸載溢流閥
BUCG-06
H型壓力控制閥、HC型壓力控制閥
HG-03 HG-06 HG-10 HCG-03 HCG-06 HCG-10 HCT-06
HG/HT-03/06/10
背壓閥
BR-03 BR-06 BR-10
減壓閥、單向減壓閥
RG-03 RG-06
RT-03 RT-03/04/06/10
RCT-03 RCT-03 RCT-06 RCT-10 RCT-03/06/10
RCG-03/06/10 RCG-03 RCG-06 RG-03/06/10
充液閥
SG-16 SG-24 SG-32
滿油閥
PF-50-FT PF-80-FT PF-90-FT PF-100-FT
PF-50 PF-80 PF-90 PF-100 PF-125 PF-150
節流閥、電磁節流閥
THF-06
SD-06 SD-03/06/10 SDF-03/10
SF-06 SF-10
SDF-06 SDF-10
SRG-03 SRG-06 SRG-10 SRG-03/06/10
SRCG-03 SRCG-06 SRCG-10 SRCG-03/06/10
SRCT-03 SRCT-06 SRCT-10 SRCT-03/04/06/10
機械換向閥
DCG-01
直角單向閥
CRG-03 CRG-06 CRG-10 CRG-03-*-50 CRG-06-*-50 CRG-10-*-50 CRG-03/06/10
液控單向閥
CPDG-03 CPDG-06 CPDG-10
CPDT-03 CPDT-06 CPDT-10
CPDF-10 CPDF-16
電液換向閥
DSHG-04 DSHG-04-AB DSHG-06
DSHG-06-AB
DSHG-10 DSHG-10-AB
DSHG-2B*-03/04/06/10 DSHG-3C*-03/04/06/10
背壓閥
BR-03/06/10
BRG-03/06
順序閥
HCG-03 HCG-06 HCG-10
HCG-03/06/10
HCT-03/04/06/10
多路閥：
JB-2/1S-4/010001/G3/M1 JB-2/1S-4/18L/G3/M1
MB2/1S-3/010001/G-3/M1復位 MB2/1S-4/010001/G-3/M1復位
MB-2/1S-3/010021/G-3/M1定位
電磁控制調速閥
SKFG-03 SKFG-06 SKFG-10
THF-06
壓力表開關
CLT-03/06
方向控制閥:
CPDG-03/06/10
DCG-01-2B2/2B3
