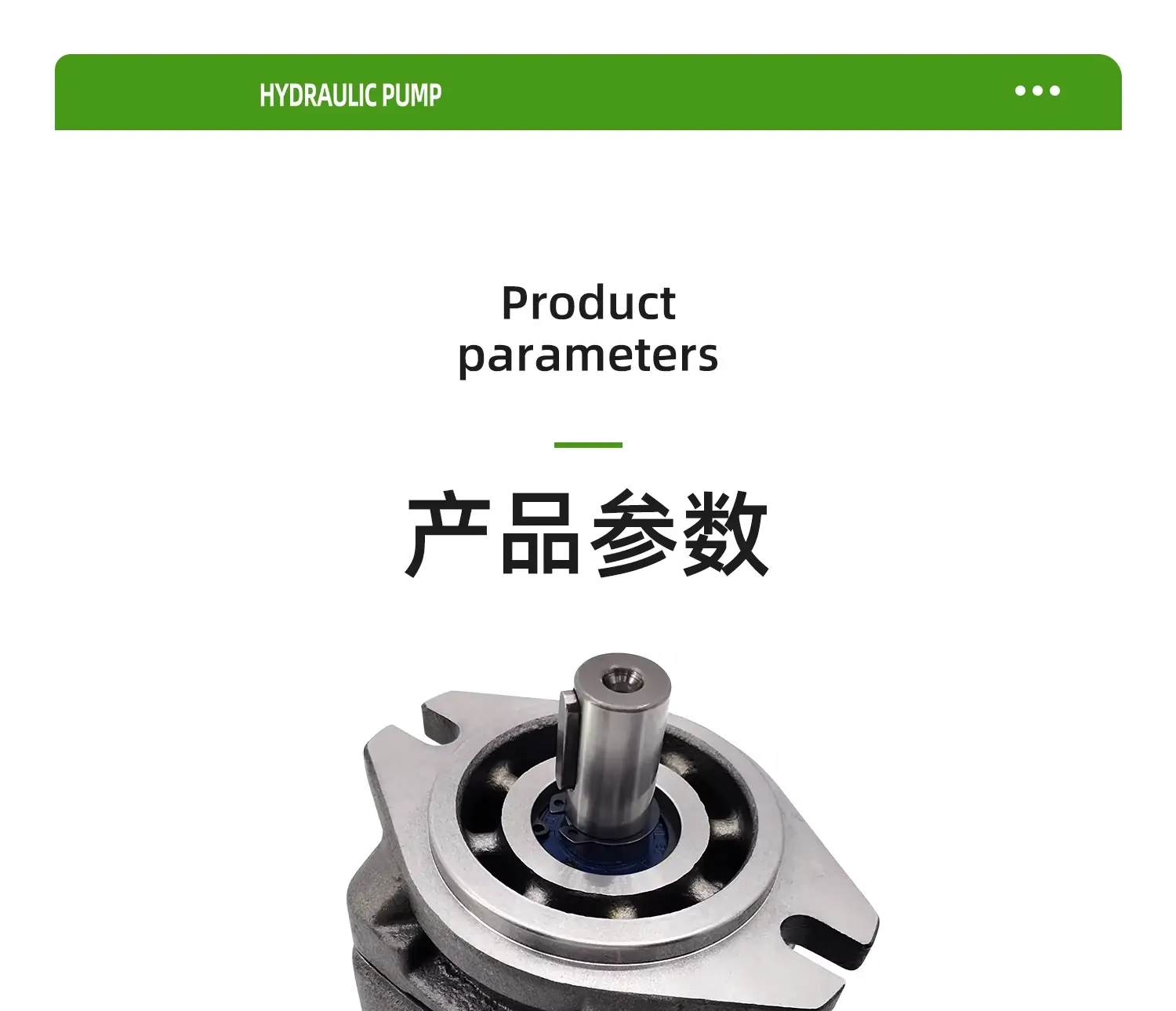

SQP1-14 屬于單聯定量子母葉片泵，為 SQP1 系列中 14 排量規格，主打低噪音、高壓穩定、高效節能，適配工業液壓系統的中高壓工況。
一、核心技術參數（壓力與排量）
| 參數項 | 標準規格值 | 詳細說明 |
|---|---|---|
| 類型 | 定量子母葉片泵（單泵） | 固定排量、雙葉片結構、低壓區自吸 |
| 幾何排量 | 14 mL/r | 每轉理論輸出油量，不可調節 |
| 額定工作壓力 | 14 MPa（140 bar） | 連續穩定工作壓力上限 |
| 峰值壓力（間歇） | 17.5 MPa（175 bar） | 短時沖擊允許，持續≤10秒 |
| 最高工作壓力 | 21 MPa（210 bar） | 極限承壓，嚴禁長期使用 |
| 推薦轉速范圍 | 800–1800 r/min | 最佳效率與壽命區間 |
| 最高允許轉速 | 1800 r/min | 超轉速易致氣蝕、磨損加速 |
| 最低穩定轉速 | 600 r/min | 低于易吸空、流量脈動大 |
| 容積效率 | ≥92%（額定工況） | 內泄小、高壓效率衰減少 |
| 總效率 | ≥85% | 含機械摩擦損失綜合效率 |
| 理論輸出流量 | ≈25.2 L/min（1800r/min） | 流量=排量×轉速（14×1800÷1000） |
| 適用介質 | 礦物液壓油（ISO VG32–46） | 推薦粘度16–60 mm2/s |
| 油液清潔度 | ≥NAS 8級（ISO 18/15） | 過濾精度≤10μm |
| 工作油溫 | -15℃ ～ +80℃ | 推薦連續40–60℃ |
| 殼體允許壓力 | ≤0.15 MPa（1.5 bar） | 泄油口背壓限值 |
| 旋轉方向 | 順時針/逆時針（雙向可選） | 從軸端視角判定 |
| 安裝形式 | 法蘭安裝（標準）、腳座安裝 | 通用工業泵安裝接口 |
| 重量 | ≈4.5–5.5 kg | 隨法蘭/軸伸略有差異 |
二、結構與核心特點
- 子母葉片（雙葉片）結構：主葉片+副葉片組合，根部通壓力油，確保葉片緊貼定子內曲面，減少泄漏、降低壓力脈動、提升低速穩定性。
- 低噪音設計：優化定子曲線、加厚泵殼、脈動衰減結構，運行噪音比常規葉片泵低 5–8 dB(A)。
- 插裝式泵芯組件：轉子、葉片、定子、配油盤集成泵芯，維修時可整體更換，維護便捷、互換性強。
- 平衡式徑向液壓力：配油盤對稱吸壓油窗，轉子徑向力平衡，軸承負載小、壽命長。
- 高強度材料：定子高耐磨合金、葉片精密磨削、配油盤硬質涂層，適配長期高壓運行。
三、工作原理
- 轉子帶動葉片旋轉，離心力+根部壓力油使葉片外伸，與定子、配油盤形成密封工作腔。
- 吸油區：工作腔容積漸增，形成真空，經吸油口吸入油液。
- 壓油區：工作腔容積漸縮，油液受壓，經配油盤壓油口輸出至系統。
- 轉子每轉1圈，各腔完成吸、壓油各1次，連續輸出穩定高壓油流。
四、典型應用
- 工業機械：注塑機、壓鑄機、橡膠機械、液壓機、機床液壓系統
- 輕工設備：包裝機械、紡織機械、橡塑成型設備
- 通用液壓站：低噪音要求的中高壓固定排量液壓動力單元
五、安裝與維護要點
- 同軸度：≤0.10 mm，用彈性聯軸器，避免徑向/軸向力
- 吸油：吸油口真空度≤0.02 MPa，防止氣蝕，管路密封無漏氣
- 泄油口：獨立接油箱、朝上安裝，殼體壓力≤0.15 MPa
- 啟動：空載跑合 5–10 分鐘，排凈空氣、檢查泄漏與噪音
- 換油：1500–2500 小時或油質劣化時更換
- 濾芯：吸油/回油濾芯定期更換，保持油液清潔
- 需要我補充 SQP1-14 的安裝尺寸、軸伸/法蘭規格、油口尺寸 嗎？
