美國Sunny液壓油泵2520V、3520V、3525V、4525V、4535V葉片泵

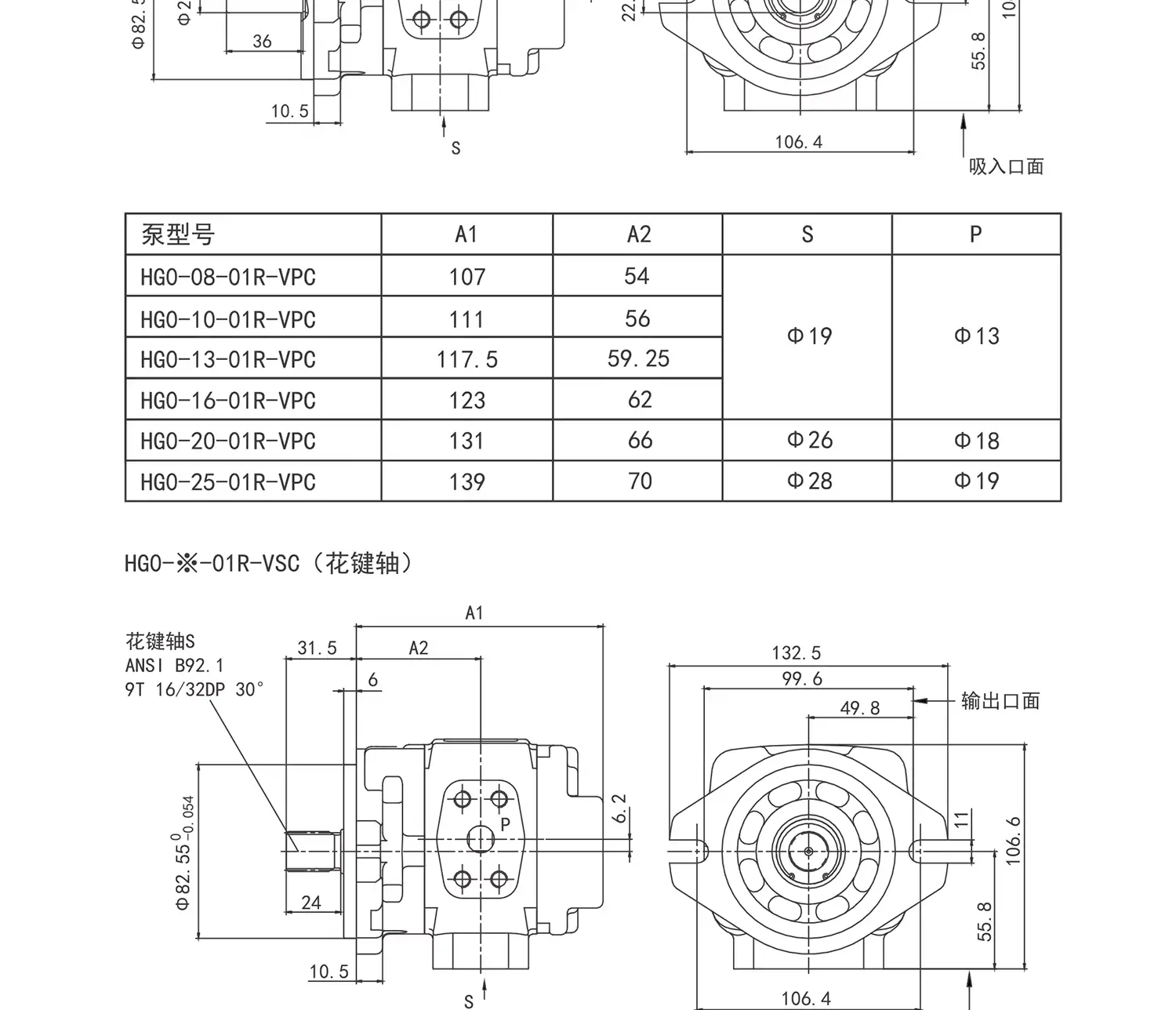

HG0-08-01R-VPC，HG0-10-01R-VPC，HG0-10-1R-VPC，HG0-10-1R-VSC，HG0-13-01R-VPC，HG0-160-01R-VPC，HG0-16-01R-VPC，HG0-20-01R-VPC，HG0-8-1R-VPC，HG0-8-1R-VSC，

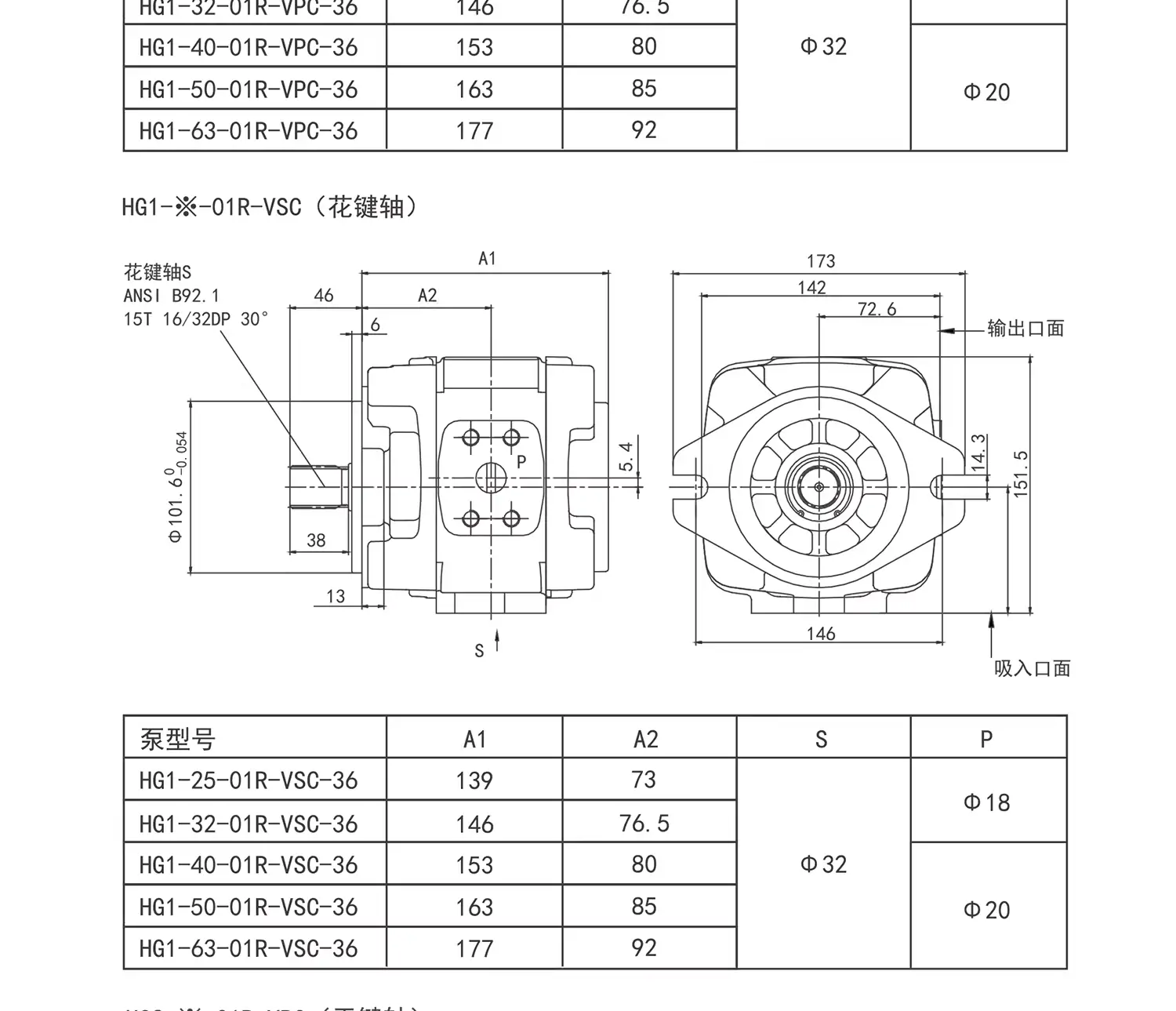

HG1-100-01R-VPC，HG1-125-01R-VPC，HG1-13-1R-VPC，HG1-13-1R-VSC，HG1-16-1R-VPC，HG1-16-1R-VSC，HG1-20-1R-VPC，HG1-20-1R-VSC，HG1-25-01R-VPC，HG1-25-1R-VPC，HG1-25-1R-VSC，HG1-32-01R-VPC，HG1-32-1R-VPC，HG1-32-1R-VSC，HG1-40-01R-VPC，HG1-40-1R-VPC，HG1-40-1R-VSC，HG1-50-01R-VPC，HG1-50-1R-VPC，HG1-50-1R-VSC，HG1-63-01R-VPC，HG1-63-1R-VPC，HG1-63-1R-VSC

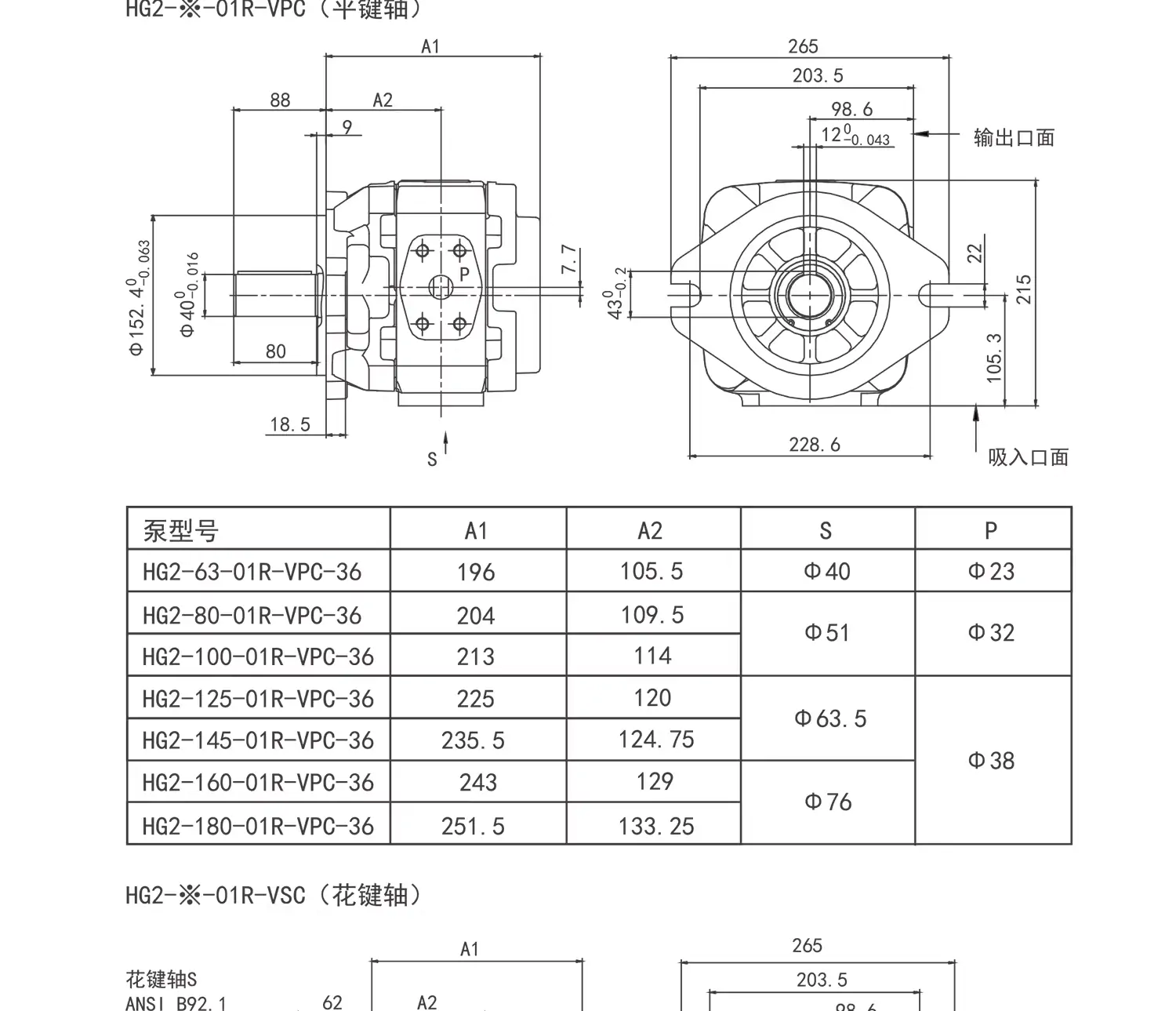

HG2-100-01R-VPC，HG2-100-1R-VPC，HG2-100-1R-VSC，HG2-125-01R-VPC，HG2-125-1R-VPC，HG2-125-1R-VSC，HG2-140-01R-VPC，HG2-160-01R-VPC，HG2-160-1R-VPC，HG2-160-1R-VSC，HG2-80-01R-VPC，HG2-80-1R-VPC，HG2-80-1R-VSC
CP0-08-P-20R，CP0-16-P-10R，CP0-20-P-10R
CP1-25-P-10R，CP1-32-P-10R-36，CP1-63-P-10R，CPO-10-P-10R
CP2-100-P-01R-36，CP2-100-P-10B-36，CP2-125-P-01R-36，CP2-145-P-01R-36，CP2-160-P-01R-36，CP2-80-P-01R-36，CP2-80-P-10R-36，
HA-100-F-R-01-B-S-K-32-V，HA100-F-R-04-H-S-K-32，HA-120-F-R-01-B-S-K-32-V，HA145-F-R-04-H-S-K-32，HA-16-F-R-01-B-S-K-32-V，HA-16-F-R-04-B-S-K-32-V，HA180-F-R-04-H-S-K-32，HA-22-F-R-01-B-S-K-32-V，HA-22-F-R-04-B-S-K-32-V，HA-37-F-R-01-B-S-K-32-V，HA-37-F-R-04-B-S-K-32-V，HA37-F-R-04-H-K-3201，HA37-F-R-04-H-S-K-3201，HA-45-F-R-01-B-S-K-32-V，HA-45-F-R-04-B-S-K-32-V，HA45-F-R-04-H-K-32，HA45-F-R-04-H-S-K-32，HA-56-F-R-01-B-S-K-32-V，HA-56-F-R-04-B-S-K-32-V，HA56-F-R-04-H-S-K-32，HA64-F-R-04-H-S-K-32，HA-70-F-R-04-B-S-K-32-V，HA-80-F-R-01-B-S-K-32-V，HA80-F-R-04-H-S-K-32，HA-90-F-R-01-B-S-K-32-V，HA90-F-R-04-H-S-K-32
HA10VS0100DR/31R-PPA12N00，HA10VS0140DR/31R-PPA12N00，HA10VS018DR/31R-PPA12N00，HA10VS028DR/31R-PPA12N00，HA10VS045DR/31R-PPA12N00，HA10VS071DR/31R-PPA12N00
SQP1-11-86A-18，SQP1-11-86B-18，SQP1-11-86C-18，SQP1-11-86D-18，SQP1-12-86A-18，SQP1-12-86B-18，SQP1-12-86C-18，SQP1-12-86D-18，SQP1-14-86A-18，SQP1-14-86B-18，SQP1-14-86C-18，SQP1-14-86D-18
SQP2-10-86A-18，SQP2-10-86B-18，SQP2-10-86C-18，SQP2-10-86D-18
SQP3-45-86A-18，SQP3-45-86B-18，SQP3-45-86C-18，SQP3-45-86D-18
SQP4-42-86A-18，SQP4-42-86B-18，SQP4-42-86C-18，SQP4-42-86D-18，SQP4-45-86A-18，SQP4-45-86B-18，SQP4-45-86C-18，SQP4-45-86D-18
20系列
20V25A-1CR 20VQ
2520系列
2520V/VQ 2520V17A14-1AD22L 2520VQ
2525系列
2525V/VQ 2525VQ
25系列
25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25
25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ
3520系列
3520VQ 3520VQ21A8S-1BBR
3525系列
3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ
35系列
35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R
35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42
4520系列
4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA
4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA
4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA
4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA
4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA
4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA
4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ
4535系列
4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ
45系列
45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A
45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75
一、核心技術參數
- 類型：固定排量雙聯子母葉片泵（雙作用、徑向力平衡）
- 組合結構：前泵（軸端側，25V系列）+ 后泵（端蓋側，20V系列），同軸驅動
- 理論排量范圍前泵（25V）：33～67 cm3/r后泵（20V）：18～45 cm3/r典型組合：67/45 cm3/r（前/后）
- 額定壓力：17.2 MPa（2500 psi）（雙泵一致）
- 間歇峰值壓力：19.0 MPa（2750 psi）
- 推薦轉速：800～1800 r/min
- 最高轉速：1800 r/min
- 最低穩定轉速：600 r/min
- 1800r/min 理論流量前泵：約 60 L/min；后泵：約 40 L/min總流量：約 100 L/min（雙泵合流）
- 容積效率：≥90%
- 適用介質：ISO VG32～VG46 抗磨液壓油
- 工作油溫：-10℃～80℃
- 旋轉方向：順時針/逆時針（軸端視向）
- 重量：約 8～10 kg
二、結構與工作原理
1. 結構特點
- 雙聯一體式：兩套獨立泵芯（25V+20V）共用一根傳動軸、一個殼體，雙進雙出或單進雙出油路設計。
- 子母葉片結構：每槽內兩片葉片，根部通壓力油，確保葉片緊貼定子曲線，密封可靠、磨損小。
- 徑向力平衡：雙作用對稱配流，吸/壓油區對稱分布，轉子徑向液壓合力為零，軸承負載極低。
- 模塊化機芯：泵芯組件可整體更換，維護便捷。
2. 工作原理
- 傳動軸帶動雙轉子同步旋轉。
- 葉片在離心力+根部壓力油作用下外伸，頂端貼緊定子內曲線。
- 每轉一周，每個泵芯完成兩次吸油、兩次壓油。
- 前、后泵獨立吸油、獨立壓油，可雙路供油或合流使用。
三、性能特點
- 雙路流量輸出：同時提供兩種獨立流量，適配快慢速、高低壓復合回路。
- 壓力穩定、脈動小：12葉片設計+對稱配流，流量脈動率低、運行平穩。
- 低噪音、長壽命：平衡結構+子母葉片，振動噪音低，軸承壽命長。
- 效率高：高壓工況下容積效率穩定，能耗低。
- 結構緊湊：雙聯集成，節省安裝空間，減少驅動部件。
- 安裝靈活：油口方位可調，適配多種設備布局。
四、典型應用
- 注塑機、壓鑄機：合模/射膠雙回路
- 機床液壓系統：快進/工進、工作臺/夾具獨立供油
- 工程機械、環衛車輛：工作裝置+轉向/制動雙回路
- 輕工機械、包裝設備：多執行器同步/分步動作
- 冶金設備、橡膠機械：中高壓多流量需求場景
五、使用與維護要點
- 采用撓性聯軸器，嚴格控制同軸度，禁止承受徑向力。
- 雙泵吸油口獨立接管，管徑足夠、管路通暢，防止氣蝕。
- 泄油口直接回油箱，嚴禁帶背壓。
- 首次啟動前泵內注滿油，空載排氣后加載。
- 定期換油、換濾芯，保證油液清潔度。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://m.fjptba.com/yyyb/789.html
