DEO-0C13 為10 通徑（C13）電磁換向閥，屬方向控制閥，用于液壓系統中控制執行元件的換向、啟停與速度切換。采用ISO 4401 標準安裝面，疊加式集成安裝，無需外接配管，系統布局緊湊、泄漏少、可靠性高。

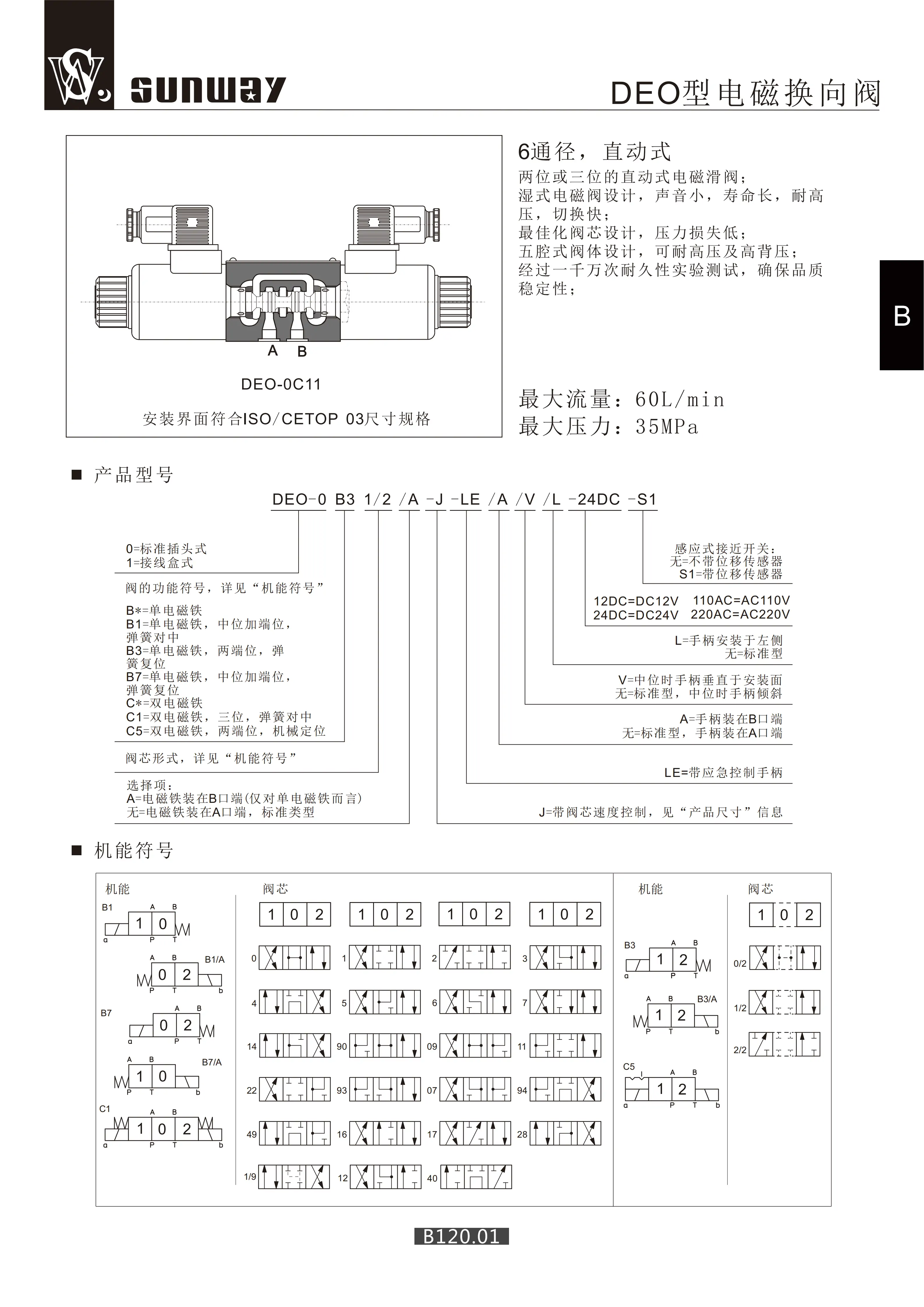

一、型號釋義
- DEO：系列代號，電磁換向閥（疊加式）
- 0C13：規格 03（10 通徑，C13 安裝面）
- 后綴：如 24DC 表示線圈電壓 DC24V（常見配置）

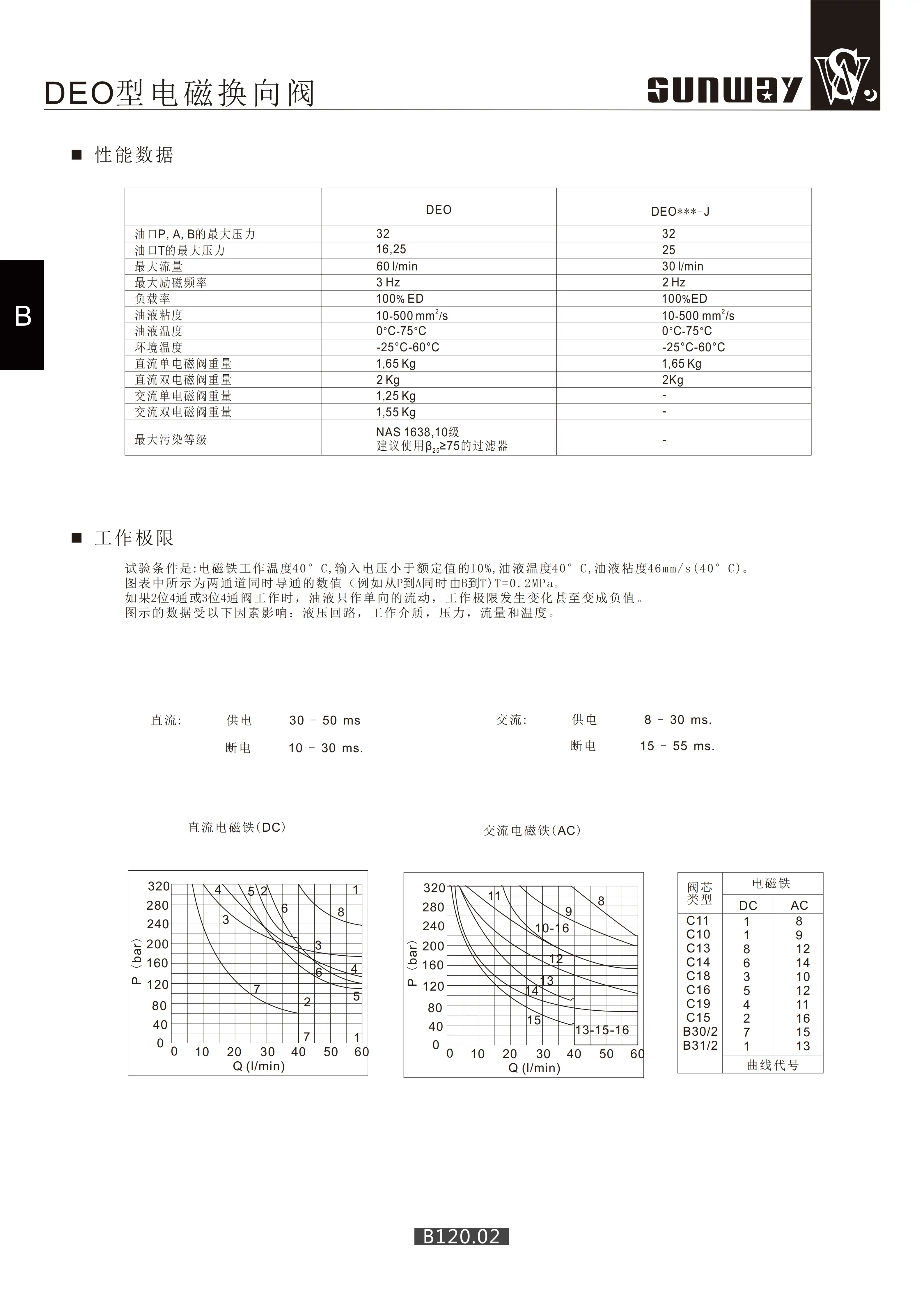

二、核心技術參數（標準型）
| 參數 | 數值 | 備注 |
| 結構形式 | 電磁換向、疊加式、四位 / 三位 | 單 / 雙頭電磁 |
| 通徑規格 | 10 mm（C13 安裝面） | 符合 ISO 4401 |
| 額定壓力 | 31.5 MPa（315 bar） | 連續工作 |
| 峰值壓力 | 35 MPa（350 bar） | 短時 |
| 額定流量 | ≤60 L/min | 按閥芯機能略有差異 |
| 轉速范圍 | 600–1800 rpm | 推薦 1200–1500 rpm |
| 線圈電壓 | DC12/24V；AC110/220V | 按需選型 |
| 工作油溫 | 0–+60℃ | 推薦 40–50℃ |
| 適用介質 | ISO VG 32/46 抗磨液壓油 | 清潔度 ≤NAS 9 級 |
| 油口螺紋 | P/T 口：G1/2"；A/B 口：G3/8" | 公制螺紋 |
| 安裝方式 | 疊加式、板式安裝 | 多閥疊裝共用螺栓 |
| 重量 | 約 2.5–3.0 kg / 聯 | 不含安裝附件 |
三、結構與工作原理
1. 主要結構
- 閥體：鑄鐵集成油腔，P（進油）、T（回油）、A/B（工作油口）
- 閥芯組件：閥芯、復位彈簧、密封件
- 電磁線圈：銜鐵、線圈、防塵套
- 疊加連接：O 型圈密封，螺栓夾緊，多閥串聯成回路
2. 工作原理
- 電磁鐵得電：線圈吸合銜鐵，推動閥芯移動，切換油路
- 閥芯復位：失電后彈簧復位，閥芯回到中位（停止供油）
- 中位機能：O/Y/P/T 等多種可選，決定停機時油路通斷
四、性能特點
- ? 標準互換：C13 安裝面兼容主流 10 通徑閥組，更換維護便捷
- ? 集成高效：疊加安裝減少管路，降低泄漏與振動
- ? 響應快速：電磁驅動，換向時間短（≤0.1s）
- ? 適配廣泛：可與疊加式溢流閥、減壓閥、節流閥組合，構建復雜液壓回路
五、選型要點
- 壓力匹配：系統連續壓力 ≤31.5 MPa，避免超壓
- 流量校核：按 Q = 閥芯機能對應流量上限選型，防止流量不足
- 電壓選擇：DC24V 適用于工業現場（抗干擾），AC220V 適用于高功率場景
- 中位機能：O 型：停機保壓（常用）Y 型：停機卸壓P 型：進油保壓、回油卸壓
- 安裝匹配：與其他疊加閥（如溢流閥、節流閥）規格一致，確保安裝面兼容
六、常見故障與排除
| 故障 | 原因 | 對策 |
| 換向不動作 | 線圈燒毀、電源故障、閥芯卡滯 | 換線圈、查供電、清洗閥芯 |
| 泄漏嚴重 | O 型圈老化、螺栓松動 | 換密封圈、均勻緊固螺栓 |
| 壓力上不去 | 閥芯磨損、內泄大 | 檢修或更換閥芯組件 |
| 噪聲大 | 吸空、油液臟、線圈松動 | 查吸油回路、換油、固定線圈 |
| 換向沖擊大 | 流量過大、未加節流 | 加裝節流閥、降低流量 |
七、典型應用
- 工業液壓：機床、注塑機、液壓站、工程機械
- 輕工機械：包裝、紡織、木工設備
- 自動化設備：流水線、機械手、液壓工裝
